新材料的迭代升級，正悄然重塑現代產業格局。在顯示面板、光伏電池、裝飾鍍膜與半導體等領域，看似低調的鉻靶材，憑借其獨特的材料特性與不可替代的功能，成為推動行業發展的關鍵力量。從智能手機屏幕的清晰顯示，到光伏電站的高效發電；從電子產品的時尚外觀，到芯片制造的精密工藝，鉻靶材都在其中扮演著不可或缺的角色。它不僅是實現產品高性能的核心材料，更承載著國產材料突破技術封鎖、加速產業升級的重要使命。
隨著科技的飛速發展與產業競爭的加劇，鉻靶材的應用邊界不斷拓展，技術革新持續推進。接下來，凱澤金屬帶您深入剖析鉻靶材在各領域的應用機制、技術進展與未來趨勢，探尋這一材料背后的無限潛力。
一、鉻靶材核心特性與分類體系
1. 材料特性與牌號對照
物理性能：
密度：7.2 g/cm3，熔點：1907℃，熱膨脹系數：6.2×10??/℃（20-100℃）。
硬度：莫氏8.5（純鉻），CrN膜硬度達2200 HV（行業最高）。
耐腐蝕性：耐酸堿及高溫氧化（≤800℃），海水腐蝕率＜0.001 mm/a。
國際牌號：
美國：ASTM B481（高純鉻靶）、日本：JIS H 2118（Cr≥99.95%）。
中國：GB/T 2965（純度≥99.95%），對應歐標Gr.16。
2. 產品規格與加工要點
| 參數 | 顯示/半導體用 | 光伏/裝飾用 |
| 純度 | ≥99.99%（5N級） | ≥99.95%（4N5級） |
| 晶粒尺寸 | ≤30μm（防濺射飛濺） | ≤50μm |
| 常見規格 | 12英寸圓靶（厚6-10mm） | 矩形靶（1500×300mm） |
| 加工禁忌 | 避免高溫氧化（需氬氣保護） | 焊接熱輸入≤10 kJ/cm |
關鍵挑戰：大尺寸靶材（＞1.5m）燒結易開裂，需控制升溫速率≤5℃/min。
二、顯示面板領域：黏附層核心技術
1. 應用機制與技術優勢
核心作用：作為ITO透明導電膜的黏附層，Cr/CrOx/CrNx復合膜（厚50-200nm）提升玻璃基板結合力（＞20MPa）。
性能優勢：
柔性適配：延展性＞15%，支撐折疊屏曲率半徑≤3mm（華為Mate Xs）。
方阻控制：≤15Ω/□（京東方10.5代線良率98.5%）。
2. 競品對比與突破案例
vs 鈦靶：鉻靶無需過渡層，成本低20%；鈦靶導電性優但附著力不足。
國產突破：凱澤金屬鉻靶良率95%（2024年量產）。
三、光伏電池領域：降本增效關鍵
1. 異質結電池（HJT）電極革新
技術方案：Cr/Cu/Ni疊層替代銀漿柵線，鉻層厚20nm阻隔銅擴散，成本降60%（國電投C-HJT組件成本$0.24/W）。
效率突破：歐萊新材Cr-SiOx復合靶提升轉換效率至25.8%（2023年實測）。
2. 鐵鉻液流電池儲能拓展
長時儲能：國家電投“容和一號”循環壽命27年，-40℃運行，適配光伏電站調峰。
減排效益：1GW系統年減碳196萬噸（中國石化秦皇島光儲項目直流效率＞80%）。
四、裝飾鍍膜領域：高硬度與美學設計
1. 技術特點與應用場景
膜層設計：CrN鍍層（厚3-5μm）實現“黑鉻”金屬質感，硬度2200 HV（iPhone 15 Pro鈦合金中框）。
工藝創新：球形鉻粉（純度99.95%，粒度15-45μm）霧化噴涂，提升鍍膜均勻性。
2. 成本優勢
單價$150/kg，僅為釕靶1/5，廣泛用于汽車燈罩、家電表面。
五、半導體領域：新興擴散阻擋層
1. 先進制程應用
邏輯芯片：28nm以下節點Cr/CrC薄膜（厚2-5nm）阻隔銅擴散，電阻率500μΩ·cm。
封裝突破：長電科技FO封裝用鉻靶替代鉭靶，成本降40%且通過JEDEC認證。
2. 前沿材料探索
硒化鉻（CrSe?）：層狀結構提升載流子遷移率，用于柔性半導體器件（實驗室階段）。
六、制造工藝與標準體系

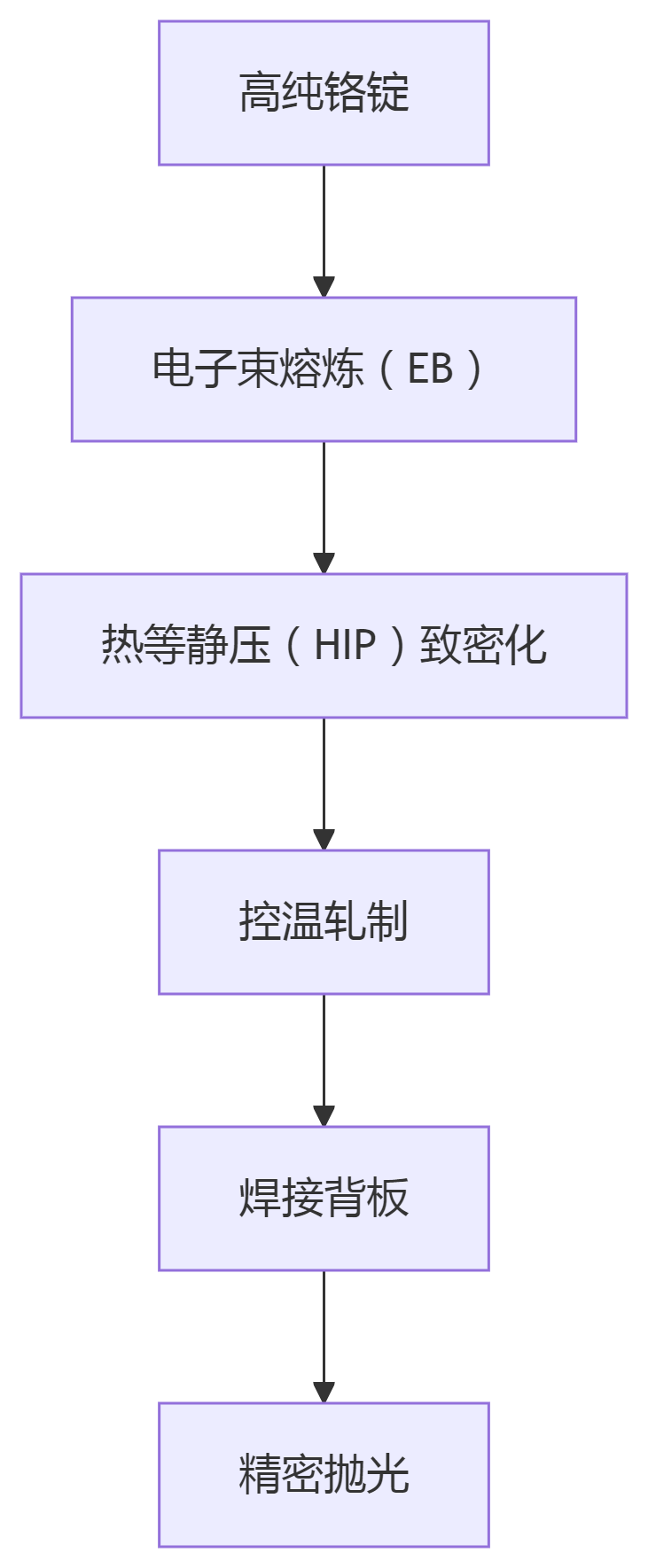

1. 核心工藝流程
熔煉技術：EB熔煉純度≥99.99%，氧含量≤50ppm。
焊接創新：銅鉻膨脹系數補償算法（日礦專利），熱循環壽命5000次。
2. 執行標準
檢測標準：SEMI F72（尺寸公差±0.05mm）、ASTM F660（表面顆粒≤0.1μm/㎡）。
七、產業化對比與技術挑戰
1. 全球競爭格局
| 維度 | 國際巨頭 | 中國廠商 | 差距 |
| 市場份額 | 日本愛發科（60%） | 歐萊新材（光伏靶40%） | 半導體靶市占＜15% |
| 大尺寸能力 | 1200×3000mm ITO靶 | 最大800mm（良率低） | 燒結裝備依賴進口 |
| 純度控制 | 6N級（99.9999%） | 5N5級（99.9995%） | 雜質檢測精度低 |
2. 技術瓶頸
晶粒均勻性：大尺寸靶心部晶粒粗化（強度波動＞10%），需多向鍛造+梯度冷卻。
焊接缺陷：鈦-銅背板熱應力＞300MPa致開裂（局部真空激光焊可解）。
八、趨勢展望
材料復合化：
高熵合金靶（Cr-Al-Ti-Zr-N）：硬度突破3000HV，用于航空發動機葉片防護。
硒化鉻靶材：柔性半導體器件量產（2026年預期）。
綠色制造：
廢靶等離子重熔（利用率＞80%），降本30%。
智能化升級：
AI動態調控燒結溫度（波動±5℃），晶粒均勻性提升20%。
總結：
鉻靶材以 “超高硬度性價比”+“不可替代的附著力” 成為四領域核心材料。短期需突破 大尺寸制造與焊接可靠性瓶頸，長期依托 高熵合金與智能化工藝搶占半導體與光伏高地。
相關鏈接
