隨著商業(yè)航天、深海裝備與人形機器人等高端領(lǐng)域爆發(fā)式增長，傳統(tǒng)合金螺絲在極端工況與全生命周期成本上的短板日益凸顯。鈦合金螺絲憑借4.5 g/cm3超低密度（較鋼減重40%）、≥895 MPa超高強度及30年級耐蝕能力，正成為大國高端制造的“工業(yè)關(guān)節(jié)”。SpaceX星艦單箭需12,000顆鈦螺栓減重1.2噸，實現(xiàn)回收復(fù)用；而人工關(guān)節(jié)用鈦螺絲植入20年無金屬離子析出，將翻修率降低70%。據(jù)S&P Global預(yù)測，2025年全球鈦螺絲市場規(guī)模將突破25億美元，其中商業(yè)航天需求增速達23%——這不僅是材料迭代，更是裝備效能革命的戰(zhàn)略支點。
國產(chǎn)鈦螺絲曾面臨三重技術(shù)封鎖：
超細絲材加工：Φ<0.05mm醫(yī)用絲材被日企壟斷，中科銳金通過“多級退火+納米潤滑”工藝實現(xiàn)延伸率＞20%量產(chǎn)，打破器械級鈦絲進口依賴；
大規(guī)格成形：航空發(fā)動機用M30以上螺栓需萬噸壓機，貴州航飛開發(fā)“多向模鍛+局部時效”技術(shù)，使TC4螺栓抗拉強度突破1176MPa（達12.9級）；
表面抗咬死：鈦螺絲摩擦系數(shù)高達0.8易磨損失效，微弧氧化陶瓷涂層（5μm）將系數(shù)降至0.15，扭矩精度提升90%。這些突破支撐C919客機鈦螺絲國產(chǎn)化率從17%升至58%，并催生“材料-設(shè)計-制造”全自主技術(shù)鏈。
全球鈦螺絲產(chǎn)業(yè)正經(jīng)歷深度洗牌：
標(biāo)準(zhǔn)話語權(quán)爭奪：歐美主導(dǎo)ASME B16.5/AMS4928標(biāo)準(zhǔn)，國內(nèi)2024年強制實施《航天用鈦合金緊固件通用規(guī)范》（QJ 20058-2024），將強度波動從±15%壓縮至±5%；
智造降本革命：寶雞鈦谷建成全球首條鈦螺絲柔性產(chǎn)線，通過AI視覺檢測將廢品率壓至0.3%，交貨周期縮短至72小時；
綠色循環(huán)破題：電解提取鈦粉技術(shù)（中科院攻關(guān)）使熔煉能耗從40kWh/kg降至18kWh/kg，2030年再生鈦占比將超30%。在“新材料首批次應(yīng)用保險”政策驅(qū)動下，目標(biāo)2028年高端鈦螺絲國產(chǎn)化率突破70%，重構(gòu)千億級供應(yīng)鏈格局。
一、性能特點：超越傳統(tǒng)金屬的六維優(yōu)勢
輕量化
密度僅4.5 g/cm3（鋼的60%，不銹鋼的55%），汽車/航空領(lǐng)域減重達40%，顯著提升燃油效率（飛機減重1克≈年省燃油$100）。
高強度與耐疲勞
TC4（Ti-6Al-4V）抗拉強度≥895 MPa，屈服強度≥825 MPa，斷面收縮率>25%，疲勞壽命為不銹鋼的2倍（550℃以下保持性能）。
極端環(huán)境耐蝕性
表面鈍化膜（TiO?）賦予其全場景耐蝕能力：
海洋環(huán)境：耐受海水沖刷（流速>20 m/s），壽命>30年；
化工介質(zhì)：抵抗鹽酸、硝酸腐蝕（316L不銹鋼失效場景）；
生物環(huán)境：零金屬離子析出，無排異反應(yīng)。
特殊功能性
無磁性：適用于MRI設(shè)備、精密儀器；
低熱膨脹系數(shù)：高溫工況尺寸穩(wěn)定性優(yōu)于鋼；
生物相容性：通過ISO 5832醫(yī)療認(rèn)證，可永久植入人體。
二、常用牌號與執(zhí)行標(biāo)準(zhǔn)
主流牌號及特性
| 牌號 | 國際對應(yīng) | 成分特點 | 適用領(lǐng)域 |
| TC4 (GR5) | Ti-6Al-4V (ASTM B348 Gr5) | Al 6%, V 4%，α-β雙相合金 | 航空航天緊固件、汽車改裝螺栓（占鈦螺絲市場70%） |
| TA2 (GR2) | CP Titanium | 工業(yè)純鈦（氧含量<0.25%） | 化工管道法蘭、海水淡化設(shè)備（耐蝕優(yōu)先） |
| TA10 (GR7) | Ti-0.3Mo-0.8Ni | 添加Mo/Ni抗還原性酸 | 核電冷卻系統(tǒng)、深海裝備 |
| β鈦合金 | Ti-15V-3Cr-3Sn | 冷成型性優(yōu)異，彈性模量≈人骨 | 醫(yī)療正畸弓絲、骨科植入物 |
核心執(zhí)行標(biāo)準(zhǔn)
航空航天：ASME B16.5（美標(biāo)）、AMS 4928（航空材料規(guī)范）；
醫(yī)療器械：ISO 5832（植入物）、ASTM F136（外科植入）；
工業(yè)通用：GB/T 2965（國標(biāo)）、JIS B 1056（日標(biāo)）。
三、加工工藝與關(guān)鍵技術(shù)

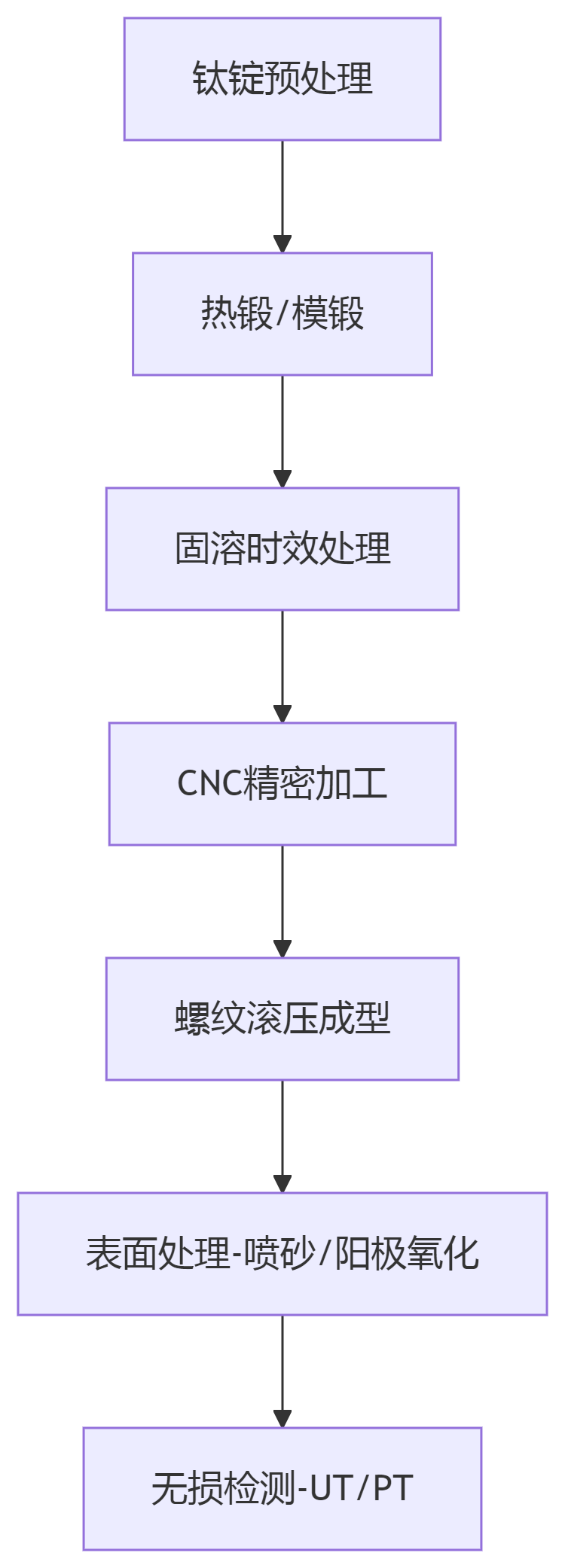

核心工藝流程
關(guān)鍵技術(shù)突破
熱鍛強化（貴州航飛專利）
通過多向模鍛提升晶粒致密度，TC4螺栓抗拉強度>1176 MPa（CNC加工件僅900 MPa），達10級強度標(biāo)準(zhǔn)。
超細絲冷拉拔
中科銳金“多級退火+納米潤滑”工藝實現(xiàn)Φ0.05mm醫(yī)用超細絲連續(xù)生產(chǎn)（延伸率>20%），打破日本壟斷。
抗咬死表面處理
微弧氧化陶瓷涂層（5μm）降低摩擦系數(shù)至0.15（裸材0.8），解決鈦螺絲易磨損失效痛點。
工藝難點與對策
粘刀問題：低速切削（<50 m/min）+高壓冷卻液；
氫脆風(fēng)險：真空退火控制氫含量<150 ppm；
尺寸回彈：時效處理消除殘余應(yīng)力。
四、應(yīng)用領(lǐng)域細分（大類→小類）
| 領(lǐng)域 | 二級分類 | 典型產(chǎn)品 | 核心需求 |
| 航空航天 | 機身結(jié)構(gòu) | 蒙皮緊固螺栓 | 減重40%+抗疲勞 |
| 發(fā)動機系統(tǒng) | 渦輪盤鎖緊螺絲 | 耐650℃高溫 |
| 交通工具 | 汽車改裝 | 輪轂法蘭螺栓（熱鍛TC4） | 輕量化44% |
| 船舶動力 | 海水泵法蘭連接件 | 抗Cl?腐蝕 |
| 醫(yī)療器械 | 骨科植入 | 椎弓根釘、骨板固定釘 | 生物相容性 |
| 牙科修復(fù) | 種植體基臺螺絲 | 精準(zhǔn)扭矩傳遞 |
| 能源工業(yè) | 核電 | 反應(yīng)堆冷卻管路法蘭螺栓 | 抗輻射蠕變 |
| 深海油氣 | 1500米采油樹連接件 | 耐15MPa高壓+氫脆防控 |
| 高端制造 | 半導(dǎo)體設(shè)備 | 晶圓夾具螺絲 | 無磁+超高潔凈度 |
五、鈦合金螺絲 vs 其他合金螺絲性能對比
| 性能維度 | 鈦合金螺絲 | 不銹鋼螺絲 | 合金鋼螺絲 |
| 密度 | 4.5 g/cm3（最優(yōu)） | 7.9 g/cm3 | 7.8 g/cm3 |
| 比強度 | ≥200 MPa·cm3/g（最優(yōu)） | ≈80 MPa·cm3/g | ≈100 MPa·cm3/g |
| 耐蝕性 | 全環(huán)境鈍化（海水/酸） | 氯離子環(huán)境下點蝕 | 需鍍層防護 |
| 生物相容性 | 植入級（無排異） | 鎳元素致敏風(fēng)險 | 不可植入 |
| 成本 | ￥300-800/kg（最高） | ￥50-100/kg | ￥30-60/kg |
| 典型應(yīng)用 | 航天發(fā)動機、人工關(guān)節(jié) | 建筑結(jié)構(gòu)、通用機械 | 汽車底盤、重型設(shè)備 |
注：鈦合金螺絲綜合成本仍高，但全生命周期成本優(yōu)勢顯著（維護周期延長3倍）。
六、未來發(fā)展新領(lǐng)域與方向
技術(shù)前沿
智能材料集成
植入式鈦螺絲集成pH響應(yīng)涂層（如羥基磷灰石），實時監(jiān)測骨愈合狀態(tài)。
增材制造革新
電子束絲材沉積（EBAM） 實現(xiàn)5米級船用法蘭一體化打印，成本較粉末SLM降低50%。
抗氫脆合金設(shè)計
Ti-Al-Mo-Zr系（如Ti631）晶界優(yōu)化，深海萬米級應(yīng)用氫滲透率<10?? g/cm2·h。
新興應(yīng)用場景
商業(yè)航天：可復(fù)用火箭高周次連接件（SpaceX星艦螺栓國產(chǎn)替代）；
氫能源：70MPa儲氫罐密封結(jié)構(gòu)（抗氫脆TC4衍生合金）；
人形機器人：輕量化關(guān)節(jié)軸承螺栓（減重需求>35%）。
產(chǎn)業(yè)升級路徑
綠色制造：電解鈦粉技術(shù)（寶鈦集團）降低熔煉能耗60%，2030年再生鈦占比>30%；
國產(chǎn)替代：政策驅(qū)動航空級Gr23鈦材自主化（目標(biāo)2028年國產(chǎn)率>70%）。
結(jié)語
鈦合金螺絲憑借“輕量-強韌-耐蝕”三角性能，已成為高端裝備不可替代的“工業(yè)關(guān)節(jié)”。未來需在超細絲加工、大規(guī)格構(gòu)件成形、氫脆抑制三大技術(shù)瓶頸持續(xù)攻關(guān)，并通過綠色冶金與智能制造降本增效，拓展商業(yè)航天、仿生醫(yī)療等千億級市場。
相關(guān)鏈接
