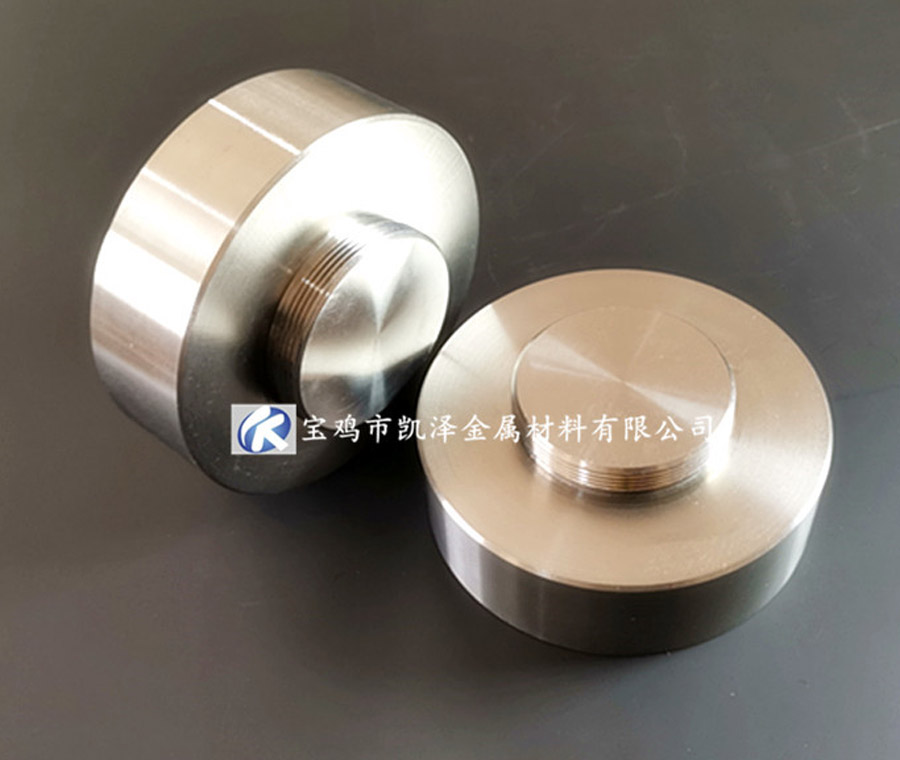

一、半導體制造用鎳靶材的定義與核心特性
| 分類 | 詳細描述 |
| 定義 | 以高純度鎳或鎳基合金制成的薄膜沉積材料，用于半導體器件金屬化層（觸點、互連）的物理氣相沉積（PVD）、化學氣相沉積（CVD）或電鍍工藝 |
| 材質類型 | - 工業純鎳：Ni200（純度≥99.6%）、Ni201（低碳級） |
| - 鎳合金：Ni-V（低電阻）、Ni-P（非晶鍍層）、Ni-Cr（抗氧化） |
| 性能特點 | ① 低電阻率（6.9 μΩ·cm） |
| ② 優異抗電遷移性（＞10? A/cm2） |
| ③ 高熔點（1455℃） |
| ④ 良好延展性（延伸率≥30%） |
| 執行標準 | - 國際：ASTM B160（鎳棒材）、SEMI F72（半導體靶材） |
| - 國內：GB/T 2056（鎳及鎳合金板） |
| - 行業：JEDEC JESD22-A110（電遷移測試） |
二、鎳靶材關鍵性能參數對比（與其他金屬靶材）
| 性能指標 | 鎳靶材 | 銅靶材 | 鈦靶材 | 鉭靶材 | 鈷靶材 |
| 密度 (g/cm3) | 8.90 | 8.96 | 4.51 | 16.6 | 8.86 |
| 熔點 (°C) | 1455 | 1085 | 1668 | 3017 | 1495 |
| 電阻率 (nΩ·m) | 69 | 17 | 420 | 131 | 62 |
| 電遷移壽命 | ＞5000 @3MA/cm2 | 3000 | 2000 | 8000 | 4500 |
| 成本系數（以鎳為1） | 1 | 0.8 | 1.2 | 3.5 | 1.5 |
三、鎳靶材制造工藝與關鍵技術
| 工藝環節 | 關鍵技術 | 效果/指標 |
| 高純提純 | 羰基鎳法（Ni(CO)?分解）+ 區域精煉 | 純度≥99.99%，硫含量≤0.001% |
| 熱加工 | 等溫鍛造（溫度1000-1200℃） | 晶粒度≤15μm，織構均勻性＞90% |
| 表面處理 | 電解拋光（硝酸-醋酸混合液） | 表面粗糙度Ra≤0.03μm，鏡面反射率＞92% |
| 綁定技術 | 熱等靜壓擴散焊（溫度950℃/壓力50MPa） | 背板（鉬/鈦）結合強度≥200MPa |
| 鍍膜控制 | 磁控濺射（DC功率300-500W，基底溫度200-400℃） | 膜厚均勻性±2%，沉積速率≥100nm/min |
四、加工流程與質量控制
| 工序 | 設備/方法 | 關鍵控制點 |
| 1. 原料精煉 | 羰基鎳反應塔（200℃/3MPa） | 碳含量≤0.02%，氧含量≤0.005% |
| 2. 熔煉鑄造 | 真空感應熔煉（1500℃） | 晶粒尺寸≤50μm，無氣孔夾雜 |
| 3. 軋制加工 | 多輥冷軋機（總變形量≥85%） | 厚度公差±0.02mm，抗拉強度≥400MPa |
| 4. 熱處理 | 氫氣退火（800℃×2h） | 消除內應力，硬度HV 100-150 |
| 5. 檢測認證 | ICP-MS（電感耦合等離子體質譜）+ FIB-SEM | 純度≥99.99%，晶界無偏析、微裂紋 |
五、具體應用領域與技術需求
| 應用領域 | 功能需求 | 技術規格 | 代表產品 |
| 邏輯芯片 | 先進制程（5nm以下）觸點金屬化 | 膜厚5-10nm，電阻率≤8μΩ·cm | Ni-V合金靶材（V 2%-5%） |
| 3D NAND | 垂直通道觸點鍍層 | 深寬比＞10:1，臺階覆蓋率≥95% | 高純鎳靶材（99.999%） |
| 功率器件 | 源/漏極歐姆接觸層 | 接觸電阻＜10?? Ω·cm2 | Ni-Si合金靶材（Si 8%） |
| 封裝互連 | 銅互連阻擋層/種子層 | 厚度2-5nm，連續無孔洞 | Ni-Ta-N復合靶材 |
| MEMS傳感器 | 磁性敏感層沉積 | 磁致伸縮系數＞10 ppm/Oe | Ni-Fe合金靶材（Fe 20%） |
六、未來發展方向與創新路徑
| 新興領域 | 技術挑戰 | 創新路徑 | 預期效益 |
| 2nm以下制程 | 超薄觸點界面電阻控制（≤3nm） | 原子層沉積（ALD）專用Ni-Co-P合金靶材 | 接觸電阻降低30% |
| 三維異質集成 | 高深寬比通孔填充（＞20:1） | 化學鍍鎳（無電鍍）靶材設計 | 填充率＞98% |
| 量子計算 | 超導量子比特電極 | 超高純鎳（≥99.9999%）+單晶化工藝 | 相干時間延長至100μs |
| 柔性電子 | 低溫成膜（≤150℃）延展性優化 | 非晶鎳靶材（添加B、P） | 彎折壽命＞10?次 |
| 綠色制造 | 無氰電鍍工藝替代 | 氨基磺酸鎳靶材開發 | 毒性廢物減少90% |
七、選購指南及技巧
| 選購維度 | 技術要點 | 推薦策略 |
| 制程適配 | - 邏輯芯片：選Ni-V合金（低電阻） | 根據沉積設備類型（PVD/CVD）選擇靶材形態（平面/旋轉） |
| - 封裝：選Ni-Ta-N（阻擋層） |
| 純度驗證 | 要求提供ICP-MS報告（Fe、Co、Cu≤5ppm） | 優先選擇羰基法提純工藝（低氧、低硫） |
| 微觀結構 | 等軸晶占比＞85%（EBSD分析） | 避免柱狀晶導致膜層不均勻性 |
| 綁定質量 | 背板熱導率≥150W/m·K（鉬或鈦合金） | 選擇熱等靜壓擴散焊接工藝 |
| 成本控制 | 厚度≥12mm可翻面使用（壽命延長50%） | 批量采購時要求綁定背板免費更換服務 |
總結
半導體制造用鎳靶材以低電阻、高抗電遷移性、優異界面兼容性為核心優勢，在先進邏輯芯片、3D存儲及功率器件中不可或缺。未來技術將聚焦原子級界面工程、三維異質集成及超導量子材料三大方向，結合智能化鍍膜工藝（如機器學習優化濺射參數），推動半導體器件性能持續突破。選購時需重點核查純度證書（ICP-MS）、晶粒結構（TEM）及綁定熱管理性能（紅外熱成像測試），優先選擇通過SEMI認證且具備3nm以下制程量產經驗的供應商。
